MESCOLATORI INTENSIVI SERIE P

MESCOLATORE INTENSIVO SERIE “P”

Da 10 a 36 TPH


Il mescolatore o molazza è a ragione considerato il cuore pulsante dell’impianto terre, è ovviamente la macchina più importante dove si ripristinano le condizioni ideali della terra di formatura.

Il mescolatore Belloi & Romagnoli serie P conserva tutte le caratteristiche tecniche dei mescolatori maggiori serie H con l’utilizzo di una motorizzazione con riduttore e motore elettrico.


I mescolatori serie P garantiscono:


1. Produzione di terra di qualità costante

2. Elevata produttività

3. Affidabilità

4. Ridotta manutenzione


Per soddisfare queste richieste è a nostro a parere necessario combinare al lavoro del mescolatore l’utilizzo di un controllo terre che ne sovrintenda le funzioni.

Sono infatti da considerarsi infatti due parti di uno stesso organismo , l’uno il braccio l’altro la mente.

Il gruppo di mescolazione è costituito da due unità di rotanti che oltre a ruotare sul proprio asse coprono, con il loro movimento, l’intera superficie della vasca. La mescolazione è inoltre integrata da un rotore ad alta velocità che garantisce la rapida attivazione degli additivi.
Il sistema di azionamento di tipo planetario fornisce, per mezzo di ciascun’unità rotante, una miscelazione ad alta velocità. Ogni rotore è costituito da tre bracci di mescolazione dotati di lame ,operanti sul fondo vasca, tutte le unità sono munite di riporti in materiale anti-usura.La parete della vasca di miscelazione è mantenuta pulita da due raschiatori anch’essi dotati di lame in materiale anti-usura.
La terra esausta è immessa nel mescolatore attraverso una tramoggia dosatrice posta nella parte superiore del coperchio. L’introduzione della sabbia avviene attraverso un’apertura a saracinesca, azionata da cilindri idraulici.
L’azione combinata delle unita’ rotanti, risultante dalla somma delle velocità’ del planetario, dell’omogeneizzatore intensivo e dei bracci di mescolazione, permette di ottenere nel tempo di ciclo un ottimale miscelazione degli ingredienti con un basso consumo specifico ed elevata efficienza di mescolazione.
Lo scarico della terra rigenerata avviene tramite un’apertura ricavata sul fondo della vasca. La portella di scarico ruota sul piano orizzontale ed è azionata da un cilindro idraulico.


Il ciclo di mescolazione

L’aspetto più interessante da cui si possono ottenere apprezzabili miglioramenti sulla qualità della terra: è il ciclo di mescolazione.
Il ciclo di mescolazione è quella serie di sequenze operative che portano alla produzione della terra di formatura; abbiamo effettuato diverse esperienze sul campo ed abbiamo rilevato che la sequenza che fornisce i migliori risultati è la seguente:
Introduzione acqua - Introduzione terra di ritorno - Introduzione additivi -
Muscolazione - Scarico

Passiamo ora ad analizzare il ciclo fase per fase:
L’introduzione acqua deve essere effettuata ad inizio ciclo, si ha così una pulizia sistematica della vasca ed anche un certo effetto di raffreddamento della vasca stessa ( RIVESTITA IN CERAMICA ). Tendenzialmente si cerca di introdurre il massimo quantitativo di acqua ad inizio ciclo ed il più rapidamente possibile permettendo così all acqua ed alla bentonite di rimanere a contatto il più a lungo possibile, migliorando quindi l’attivazione di quest’ultima.
L’acqua va inoltre aggiunta ad inizio ciclo senza soluzione di continuità evitando quindi dosaggi successivi a metà o fine ciclo, questo ci garantisce che l’acqua che aggiungiamo ha avuto il tempo di legarsi alla bentonite e non la troveremo in forma “libera” con tutti i danni che ne conseguono.

L’Introduzione della terra di ritorno si effettua successivamente all’aggiunta dell’acqua ; normalmente se il ciclo richiede ad esempio 60 litri di acqua, dopo che ne sono stati introdotti 30 (50%) parte il caricamento della terra di ritorno , tale percentuale è variabile in funzione del grado di tenuta del mescolatore.

L’Introduzione additivi va effettuata quando tutta l’acqua necessaria al ciclo è già presente all’interno del mescolatore, questo per ridurre al minimo le perdite di additivi per effetto dell’aspirazione, infatti una terra già umidificata trattiene ed ingloba molto più facilmente gli additivi. L’introduzione degli additivi , e dell’acqua , è da effettuarsi il più rapidamente possibile, per le medesime ragioni cioè lasciare il massimo del tempo possibile i diversi ingredienti a contatto.
In poche parole dobbiamo ridurre al minimo i tempi di introduzione dei diversi componenti per aumentare al massimo il tempo di mescolazione , che è la vera fase attiva del ciclo

La Mescolazione si può quindi dividere in due fasi ben distinte
Premescolazione: all’interno della vasca abbiamo già introdotto l’acqua di lavaggio e la terra di ritorno, e in questa fase umidifichiamo la terra preparandola all’aggiunta degli altri additivi, questa fase ha termine pochi secondi dopo la chiusura della valvola introduzione acqua. La durata totale di questa a fase va da un minimo di 4 ad un massimo di 12 secondi in funzione dell’umidità della terra di ritorno
Mescolazione intensiva è la fase in cui tutti i componenti sono presenti all’interno della vasca di mescolazione e reagiscono per sviluppare le caratteristiche chimico –fisiche e meccaniche della terra; questa fase ha una durata che va dai 50 ai 90 secondi, tempi di mescolazione inferiori solitamente causano un deficit nel valore della resistenza a verde ed una disomogeneità del prodotto, tempi di mescolazione superiori spesso non si tramutano in un miglioramento delle caratteristiche ma solamente in un maggior dispendio energetico ed in un calo della produttività.
Lo Scarico è da considerarsi una fase accessoria che deve essere ridotta al mimino per recuperare tempo prezioso da dedicare alle altre fasi, o da sottrarre al ciclo totale.
Il ciclo di mescolazione sopra esposto è da considerarsi come la risultante fra il lavoro del mescolatore intensivo e le funzioni di gestione del controllo automatico terre GSC.

Galleria

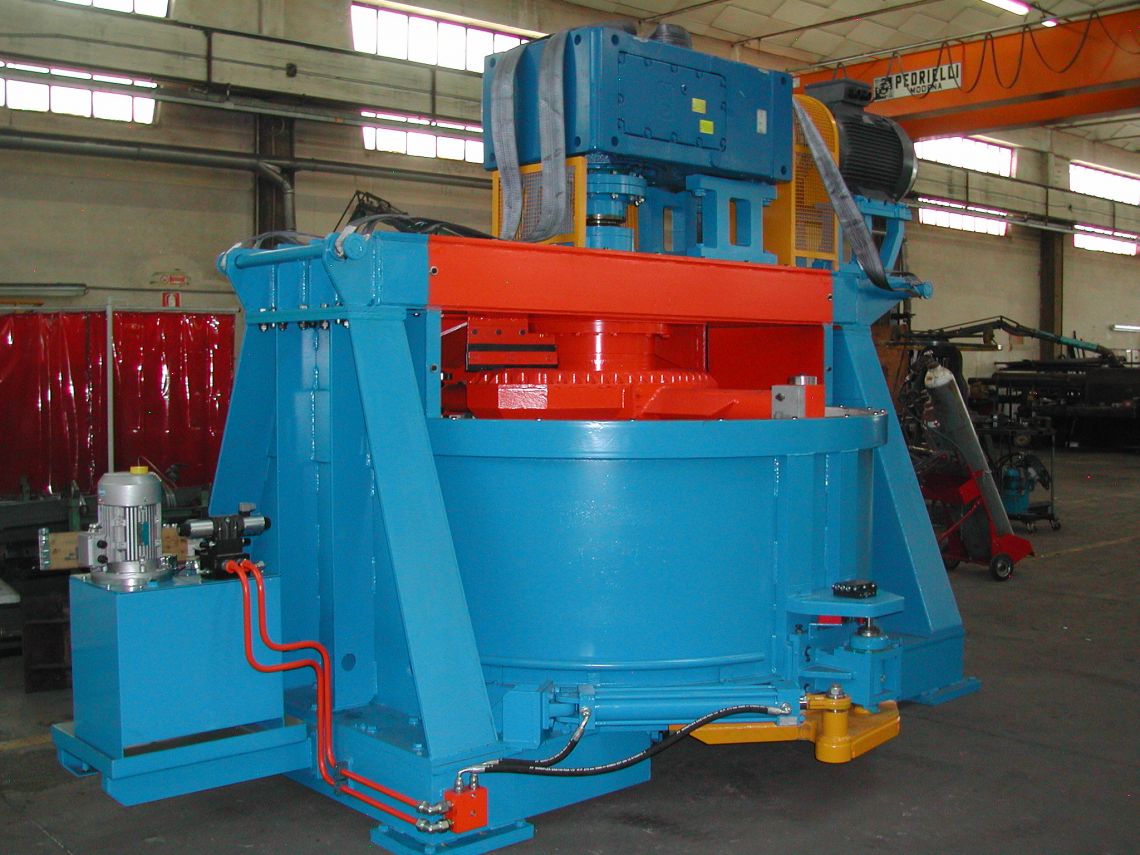

MESCOLATORI INTENSIVI SERIE P

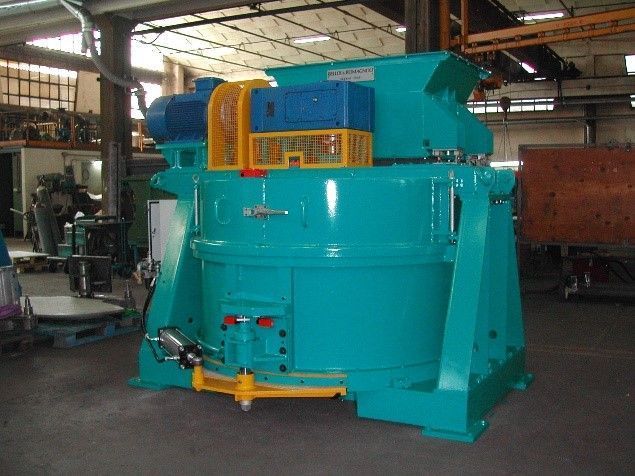

MESCOLATORI INTENSIVI SERIE P

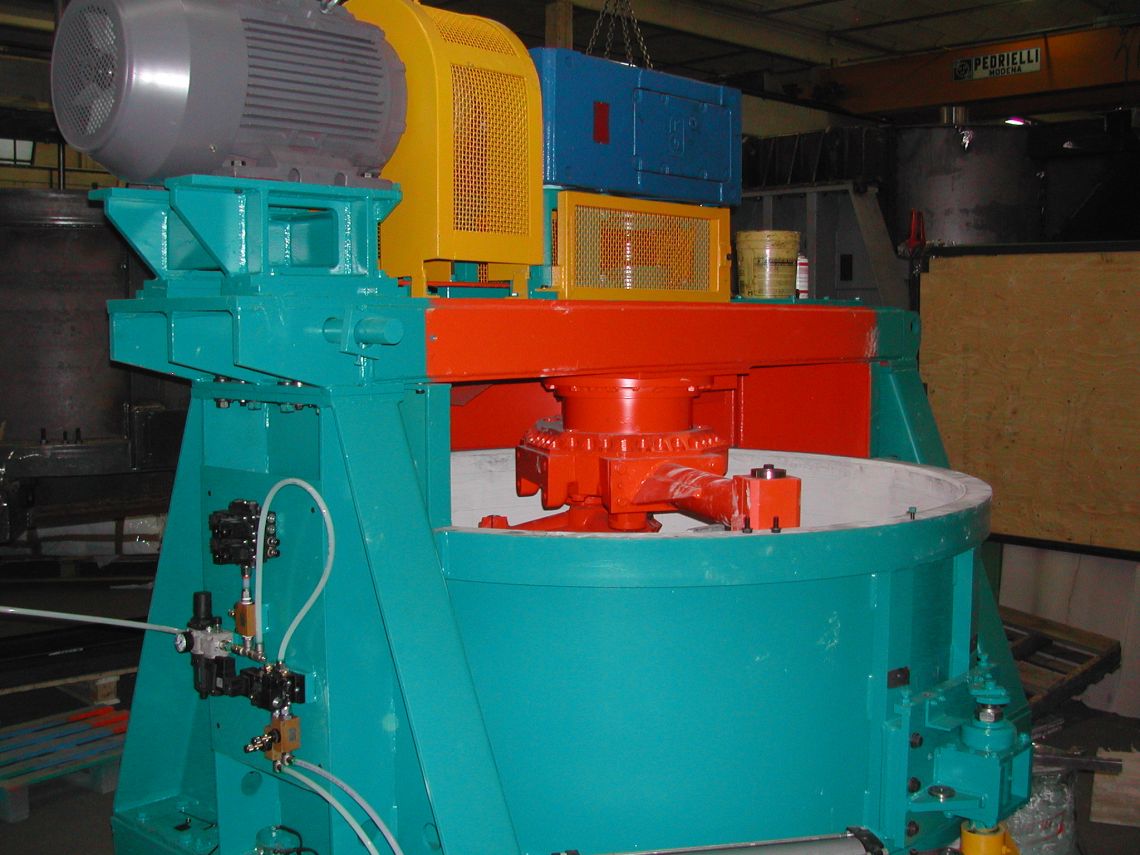

MESCOLATORI INTENSIVI SERIE P
